Patrzę na ten temat praktycznie: najpierw bezpieczeństwo pieszych i pojazdów, potem przepustowość, a dopiero na końcu estetyka linii na posadzce. Taka kolejność zwykle daje najlepszy efekt.
Najpierw porządek w ruchu, potem wydajność całej hali

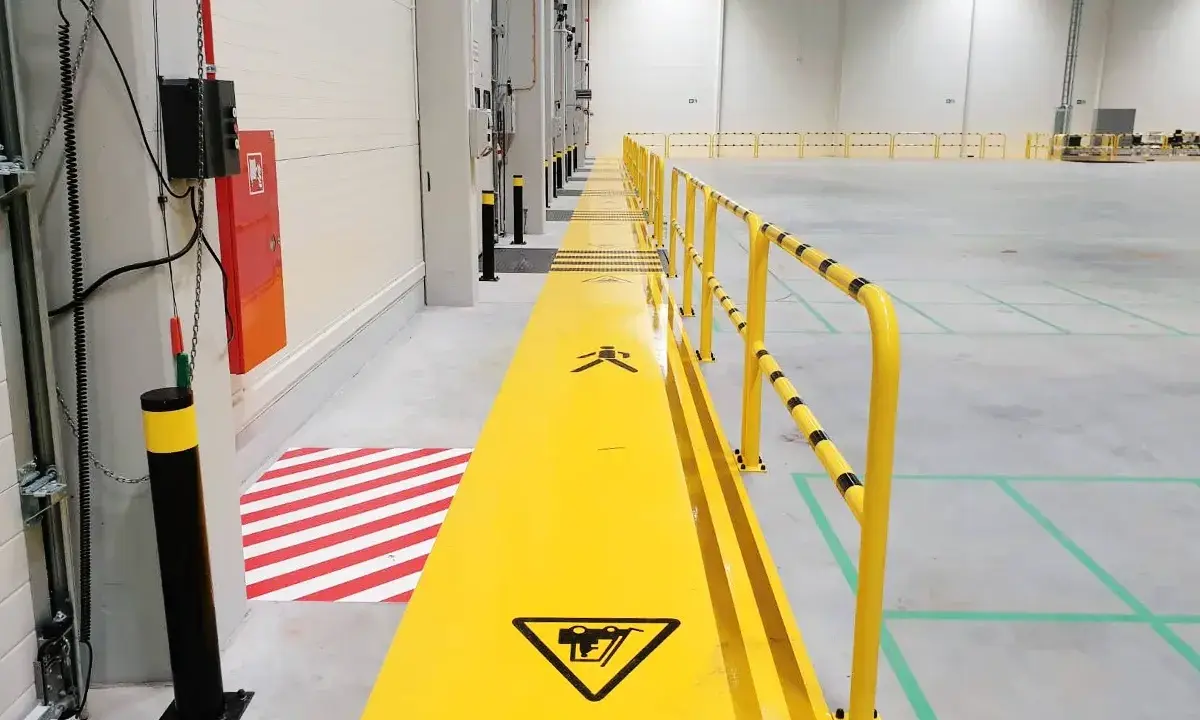

- Oddziel ruch pieszy od transportu kołowego, jeśli tylko układ obiektu na to pozwala.
- Szerokość trasy licz od najszerszego pojazdu z ładunkiem, nie od „typowego” wózka.
- Posadzka musi być równa, twarda, antypoślizgowa i wolna od progów oraz stopni.
- Oznakowanie ma być czytelne po myciu, w słabszym świetle i przy dużym ruchu.
- Po każdej zmianie layoutu albo sprzętu zrób szybki audyt ciągów komunikacyjnych.
Dlaczego układ tras decyduje o bezpieczeństwie i wydajności
Największy błąd to traktowanie ciągów komunikacyjnych jako ostatniego etapu projektu. Ja zaczynam od pytania: gdzie wózek, człowiek i paleta mogą wejść sobie w drogę, a gdzie można ten kontakt całkiem wyeliminować. Im wcześniej to rozrysujesz, tym mniej improwizacji będzie potem na zmianie.
Wydajność też zależy od układu. Każdy niepotrzebny skręt, cofanie, czekanie przed skrzyżowaniem albo obchodzenie zastawionej strefy zabiera czas, a przy dużym wolumenie zamienia się w realne koszty. Dobrze ustawione trasy skracają drogę, ale równie ważne: zmniejszają liczbę decyzji podejmowanych „na oko”.
W praktyce najlepiej działają układy, które są czytelne z perspektywy operatora, a nie tylko atrakcyjne na rzucie z góry. Jeśli pracownik musi się zastanawiać, kto ma pierwszeństwo i którędy wolno jechać, to znaczy, że projekt nie wspiera ruchu, tylko go komplikuje. Dlatego najpierw porządkuję logikę przepływu, a dopiero potem dopracowuję oznaczenia i strefy odkładcze.
To właśnie dlatego zwięzły, czytelny układ zwykle działa lepiej niż ambitny plan pełen skrótów. Następny krok to dobranie szerokości i typu ruchu do realnego sprzętu.
Jak dobrać szerokość, kierunek ruchu i strefy buforowe
Nie liczę szerokości w oderwaniu od sprzętu. Zawsze biorę najszerszy pojazd z ładunkiem, bo to on wyznacza granicę bezpieczeństwa, a nie model wózka, który akurat najczęściej jeździ po hali.
Najprostsze modele ruchu
| Model | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Jednokierunkowy | Gdy ruch jest intensywny, a korytarze są wąskie lub często się przecinają. | Mniej kolizji, prostsze pierwszeństwo, łatwiejsza kontrola. | Dłuższe objazdy, większa dyscyplina potrzebna przy powrotach. |
| Dwukierunkowy | Gdy ruch jest mniejszy albo trasa jest naprawdę szeroka. | Większa elastyczność i krótsza droga dla części operacji. | Wyższe ryzyko mijanek i błędów przy skrzyżowaniach. |
| Mieszany | Najczęściej w magazynach średnich i dużych. | Dobry kompromis między przepustowością a bezpieczeństwem. | Wymaga konsekwentnego oznakowania i przeszkolenia załogi. |
W praktyce najlepiej sprawdza się układ mieszany: główna pętla ruchu jest czytelna i przewidywalna, a poboczne odnogi obsługują konkretne strefy kompletacji, pakowania albo odkładania. Takie rozwiązanie ogranicza chaos, ale nie zamyka magazynu w jednym sztywnym schemacie.
Przeczytaj również: Dystrybucja w logistyce - Funkcje, kanały i efektywność
Jak liczyć szerokość
| Rodzaj trasy | Praktyczny punkt wyjścia | Co to oznacza w praktyce |
|---|---|---|
| Przejście piesze jednokierunkowe | B = a + 30 cm | a to szerokość użytkownika z przenoszonym ładunkiem lub sprzętem. |
| Przejście piesze dwukierunkowe | B = 2a + 60 cm | Ten wariant daje realny zapas przy minięciu się dwóch osób. |
| Trasa dla wózka lub innego pojazdu jednokierunkowa | B = a + 60 cm | Ładunek liczysz od najszerszego elementu, nie od samej ramy pojazdu. |
| Trasa dla ruchu dwukierunkowego pojazdów | B = 2a + 90 cm | To sensowny punkt odniesienia tam, gdzie dochodzi do mijanek. |
| Strefa przy regałach i konstrukcjach | Minimum 50 cm buforu | Jeśli człowiek może znaleźć się między wózkiem a regałem, ten zapas ma znaczenie. |
Jeśli ładunek wystaje poza obrys wózka, licz wszystko od ładunku. Jeśli w tej samej strefie mają poruszać się piesi i pojazdy, nie odejmuj zapasu z planu, tylko dołóż separację albo poszerz korytarz. W różnicach poziomów nie szukam skrótów: lepiej użyć pochylni niż budować trasę z progami i stopniami, a nachylenie trzeba utrzymać na poziomie bezpiecznym dla używanego sprzętu, zwykle nie większym niż 8%.
Po szerokości i kierunku ruchu przychodzi czas na coś, co w praktyce decyduje o skuteczności całego układu: oznakowanie i jego czytelność.

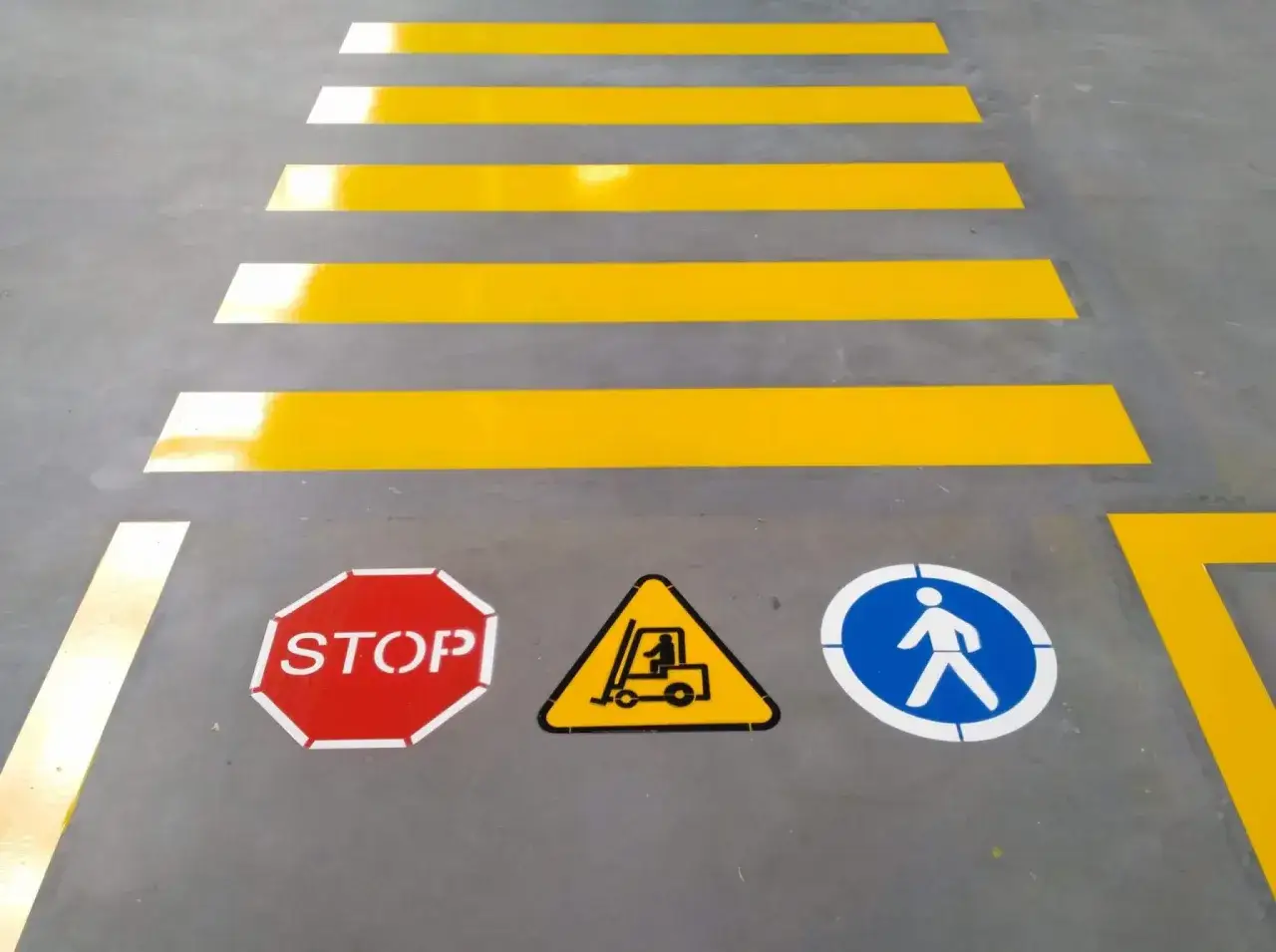

Oznakowanie, które prowadzi ruch zamiast tylko go opisywać
Farba na posadzce nie rozwiązuje problemu sama z siebie. Oznaczenie działa dopiero wtedy, gdy człowiek rozumie je bez zatrzymywania się. Dlatego nie maluję linii po to, żeby było ładnie, tylko po to, żeby w ułamku sekundy było jasne, gdzie wolno iść, gdzie jechać i gdzie się zatrzymać.
Najlepszy efekt daje jeden spójny system wizualny w całej hali. Strzałki, linie krawędziowe, pola odkładcze, strefy zakazu postoju i miejsca zatrzymania powinny wyglądać podobnie w każdym sektorze, bo wtedy załoga nie musi uczyć się nowej logiki przy każdym skrzyżowaniu.
- Linie główne wyznaczają podstawowy kierunek ruchu i nie mogą znikać pod paletami.
- Linie krawędziowe pomagają utrzymać dystans od regałów, doków i ścian.
- Strzałki i znaki stop porządkują pierwszeństwo na skrzyżowaniach.
- Strefy odkładcze oddzielają czasowy postój towaru od faktycznego ciągu transportowego.
- Bariery, słupki i wygrodzenia są ważniejsze niż sama farba tam, gdzie ruch się krzyżuje.
Kolorystyka ma znaczenie, ale jeszcze ważniejsza jest konsekwencja. Jeżeli w jednej części obiektu linia oznacza trasę, a trzy metry dalej ten sam kolor wskazuje strefę postoju, ludzie zaczną działać z przyzwyczajenia, nie zgodnie z projektem. W miejscach o słabej widoczności dobrze działają lustra wypukłe, lampy ostrzegawcze i sygnalizacja świetlna, ale tylko jako wsparcie dla jasnego układu, nie jako jego substytut.
Gdy oznaczenie jest czytelne, kolejny problem zwykle pojawia się „pod nogami”, czyli w samej nawierzchni i warunkach otoczenia.
Nawierzchnia, oświetlenie i warunki, które zbyt często się ignoruje
W magazynie najwięcej kłopotów robią rzeczy banalne: śliski fragment posadzki po myciu, pęknięta fuga, pył na trasie albo zbyt ciemny narożnik przy wyjeździe z alejki. To właśnie dlatego ciąg transportowy musi mieć równą, twardą, odporną na ścieranie i antypoślizgową nawierzchnię, a do tego odpowiednią nośność dla używanego sprzętu i ładunków.
- Na trasie nie powinno być progów ani stopni.
- Różnice poziomów lepiej wyrównywać pochylniami niż prowizorką.
- Posadzka musi odprowadzać wodę, zwłaszcza przy dokach i strefach mycia.
- Oświetlenie ma pozwalać odczytać linię, krawędź regału i przeszkodę bez wysiłku.
- W strefach chłodniczych i przy wejściach zewnętrznych trzeba liczyć się z kondensacją i poślizgiem.
Jeżeli operator widzi linię dopiero wtedy, gdy się zatrzyma, to znaczy, że światło albo kontrast są za słabe. Jeżeli koła wózka zaczynają zachowywać się inaczej po każdym myciu, to nie jest „urok hali”, tylko sygnał, że trzeba poprawić powierzchnię albo sposób jej utrzymania. W praktyce takie drobiazgi często kosztują więcej niż jednorazowe przemalowanie całej trasy.
Skoro wiemy już, jak ma wyglądać sama infrastruktura, zostaje jeszcze jedno: utrzymanie porządku w czasie, a nie tylko w dniu odbioru.
Jak utrzymywać ciągi komunikacyjne bez gaszenia pożaru po fakcie
Ja prowadzę taki układ na trzech poziomach: codziennym, okresowym i po zmianach w procesie. To prosty model, ale działa, bo nie pozwala czekać, aż mały problem urośnie do poziomu incydentu albo przestoju.
| Częstotliwość | Co sprawdzać | Po co |
|---|---|---|
| Codziennie | Drożność tras, rozlane płyny, palety poza strefą, uszkodzone bariery. | Żeby nie budować ryzyka na początku zmiany. |
| Co tydzień | Czytelność linii, stan luster, słupków, bram i oświetlenia. | Żeby wychwycić zużycie, zanim stanie się problemem. |
| Co miesiąc lub po zmianie układu | Pomiar szerokości, analiza zdarzeń potencjalnie wypadkowych, aktualizacja instrukcji. | Żeby trasy odpowiadały realnemu ruchowi, a nie tylko staremu planowi. |
| Po każdym incydencie | Przyczyna zdarzenia, miejsce konfliktu, potrzeba zmiany oznakowania lub organizacji ruchu. | Żeby nie powtarzać tego samego błędu. |
Najbardziej wartościowe sygnały często pochodzą z tzw. near miss, czyli zdarzeń potencjalnie wypadkowych. Jeśli dwa razy w tygodniu ktoś omija tę samą paletę postawioną na trasie, to nie jest przypadek, tylko informacja o wadzie organizacyjnej. Właśnie dlatego nie traktuję takich sygnałów jako „drobnych uwag”, lecz jako materiał do korekty układu.
Po utrzymaniu porządku przychodzi jeszcze jedna warstwa, coraz ważniejsza w nowoczesnych magazynach: automatyzacja i integracja z systemami.
Jak przygotować trasy pod WMS, AGV i AMR
Jeśli hala pracuje z WMS, AGV albo AMR, układ tras musi być bardziej przewidywalny niż w magazynie ręcznym. WMS, czyli system zarządzania magazynem, może porządkować zadania i kolejność operacji, ale nie naprawi złego przepływu fizycznego. AGV, czyli pojazd prowadzony automatycznie, i AMR, czyli autonomiczny robot mobilny, potrzebują jasnych reguł ruchu, a nie improwizacji ludzi na zmianie.
W takich środowiskach dobrze sprawdzają się cztery rzeczy: stałe korytarze dla robotów, ograniczona liczba skrzyżowań z pieszymi, wyznaczone strefy ładowania oraz cyfrowa mapa ruchu aktualizowana po każdej zmianie layoutu. Im bardziej zautomatyzowany obiekt, tym mniej toleruje przypadkowe palety, dodatkowe słupki w przejeździe albo „tymczasowe” ustawienie regału.
- Wydzielaj osobne strefy dla ludzi i maszyn, nawet jeśli oznacza to mniejszą elastyczność.
- Testuj skrzyżowania w symulacji albo w prostym cyfrowym modelu przed zmianą posadzki.
- Ustal geofencing, czyli wirtualne granice ruchu dla robotów i stref zakazanych.
- Włącz sygnalizację świetlną i czujniki obecności tam, gdzie wzrok człowieka nie wystarcza.
- Aktualizuj mapę ruchu po każdej reorganizacji regałów, doków albo stref kompletacji.
To jest obszar, w którym najłatwiej połączyć logistykę z cyfrową transformacją. Dobrze zaprojektowany układ nie tylko podnosi bezpieczeństwo, ale też daje dane do dalszej optymalizacji, bo system szybciej pokazuje, gdzie ruch się korkuje, a gdzie można go skrócić.
Na końcu i tak wracam do kilku błędów, które widzę najczęściej i które kosztują więcej niż sama farba.
Najczęstsze błędy, które kosztują więcej niż sama farba
- Kopiowanie układu z innego magazynu bez sprawdzenia własnych wózków, ładunków i skrętu na narożnikach.
- Traktowanie trasy jako miejsca „na chwilę”, czyli odkładanie palet, wózków i kartonów na głównym ciągu.
- Łączenie ruchu pieszych i wózków bez fizycznej separacji, bo „wszyscy przecież wiedzą, jak jeździć”.
- Malowanie linii, które znikają po pierwszym intensywnym myciu albo pod warstwą pyłu.
- Zmiana procesu kompletacji, ale pozostawienie starego oznakowania i starych zasad pierwszeństwa.
- Projektowanie tras pod scenariusz idealny zamiast pod realny ruch w szczycie operacyjnym.
W praktyce te błędy mają wspólny mianownik: zakładają, że ludzie i sprzęt będą poruszać się dokładnie tak, jak chciał projektant. Magazyn tak nie działa. Tu liczy się margines błędu, widoczność i możliwość szybkiej reakcji, gdy ruch robi się gęsty.
Dlatego przed dopuszczeniem trasy do użytku sprawdzam nie tylko projekt, ale też zachowanie w realnym ruchu. I właśnie od tego warto zakończyć cały proces.
Co sprawdzam przed dopuszczeniem trasy do ruchu
- Czy najszerszy pojazd z ładunkiem przejedzie bez cofania i bez zahaczania o regał?
- Czy pieszy ma osobny, czytelny ciąg na całej długości trasy?
- Czy posadzka jest sucha, równa i wolna od uszkodzeń na odcinkach krytycznych?
- Czy oznakowanie widać z poziomu operatora i z perspektywy ruchu pieszego?
- Czy po zmianie layoutu zaktualizowano instrukcje, szkolenie i mapę ruchu?
Jeśli na któreś z tych pytań odpowiadasz „nie wiem”, to układ nie jest jeszcze gotowy. W magazynie najdroższe są nie same metry trasy, tylko chwile, w których ludzie muszą zgadywać, gdzie wolno im jechać albo przejść.
